一般在行業的過濾工序中，隔膜壓濾機是比較機械式壓濾機和手動千斤頂式壓濾機通用叫法，主體結構一致，壓緊系統不同。隔膜壓濾機主要由四大部分組成，即：機架部分、液壓系統、過濾部分和電氣控制部分。隔膜壓濾機工作時，油缸體內的活塞推動壓緊板，將位于壓緊板和止推板之間的濾板和過濾介質壓緊，以保證隔膜壓濾機帶有工作壓力的被過濾物料在濾室內進行加壓過濾。
隔膜壓濾機結構組成
1.機架部分
隔膜壓濾機的外觀與普通的板框過濾機類似，其框架系統的作用也類似：為液壓系統、濾板系統提供支撐。
在隔膜壓濾機的安裝過程中，框架系統的水平測量非常重要，因濾板組安放在兩邊的側軌上，濾板合并后其內部的空間形成待過濾物料的容器，如果框架前后或者左右不在水平要求的范圍內（一般為±3mm以內），容器內的料位不水平，會導致日后生產時的過濾機產量下降，濾餅不均勻，難以掉餅等現象。
2.液壓系統
液壓系統是隔膜壓濾機的一個重要組成部分。通過主液壓油桿把濾板組壓緊，使濾板組內的腔體連接成連續的容器，為物料連續過濾提供條件。通過小液壓油桿組把濾板分組的拉開，減少過去板框過濾機人工拉板的勞動力。

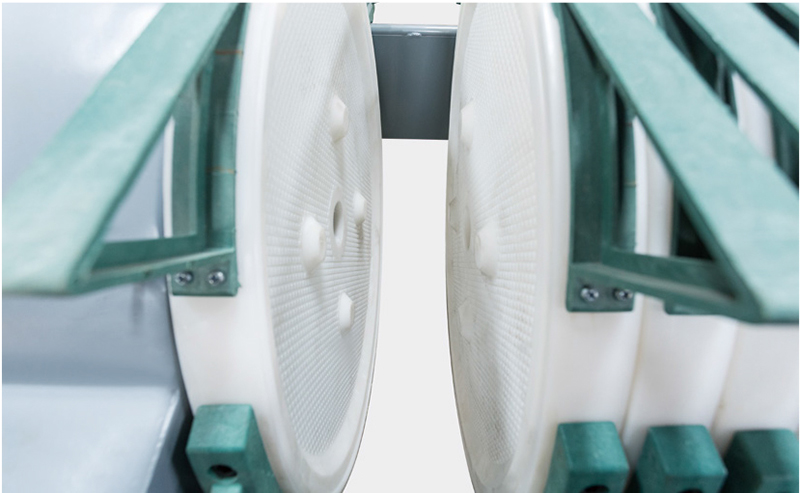

3.濾板濾布系統
一套隔膜壓濾機的濾板通常來說有四種類型，分別為頭板、尾板、膜板和腔板。濾布也會與濾板對應成以上的四種類型。濾板的排列排列為：頭板>（膜板+腔板）*n>膜板>尾板。
根據過濾介質的不同、操作壓力和溫度的不同，濾板濾布的材質選用會不一樣。在油脂分提的工藝條件下，除了要具有通常的受壓膨脹、非滲透性能外，還必須是耐油的、食用級的，用于棕櫚油壓濾的膈膜材質通常可選用：丁腈橡膠（NBR）、聚丙烯（PP）、熱塑性橡膠（TPE）。
膜板的內部空間能夠用于輸入擠壓介質使“膜”鼓起來，擠壓介質可以是分提液油，也可以是水、壓縮空氣等其他介質，通常采用分提液油產品作為擠壓油，避免膜穿孔導致的產品污染。
根據隔膜承受的壓力不同，隔膜會有不同的規格。普通的棕櫚油分提擠壓壓力在0.7——0.8Mpa，選用的膜需要耐1.5Mpa。其他規格如3Mpa膜用于棕櫚仁油的分提、及專用油脂的生產。

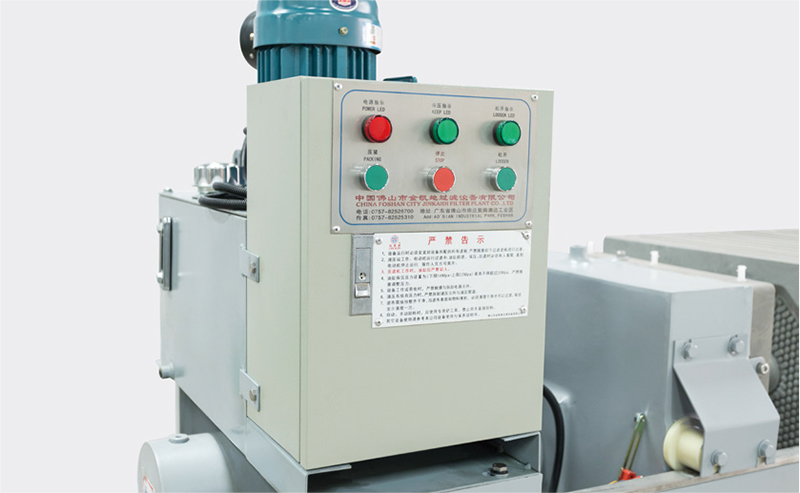

4.電氣部分
是隔膜壓濾機整機的控制中心，通過控制液壓站，從而控制整個隔膜壓濾機。隔膜壓濾機設備的整機結構設計合理，性能穩定可靠，隔膜壓濾機的操作簡單，維修方便，適用范圍廣，是懸浮液 分離的理想設備。
隔膜壓濾機工作原理
隔膜壓濾機最大的特點就是可以進行二次干燥 壓榨濾餅，它濾室的特殊 設計，使得它可以在濾室內充滿了濾餅之后 ，自動減半進料閥，向濾室內通往氣體或液體，使得濾布腫脹 變形，從而達到 對濾餅的二次壓榨的作用，進一步減少水分。
進一步的通往氣體，還可以將濾餅之中的水分進一步降低，高壓的空氣通過 濾餅 ，將濾餅之中的水，結構水等水分分離，這就是吹風干燥法。
優點：
1、隔膜壓濾機采用了濾板膨脹設計。向濾板通入氣體使其膨脹變形，擠壓濾板中間的濾餅，從而減少濾餅的水分。
2、采用了氣體反吹技術。等到壓濾機停止進料時，向濾板的濾餅中通入高強壓力的氣體，進一步干燥過濾后的濾渣，從而可以減少濾渣之中的毛細水，結構水等。（前面兩個優點的共同作用可以使壓濾機濾餅的水分降低到9%左右。）
3、濾板采用斜坡設計。隔膜壓濾機的進料口設計上方，在通過斜面的濾板，使得濾液與隔膜充分的接觸，最大限度的過濾，提高了過濾速度，增加了工作效率。
4、濾板的結構。每一塊濾板是由一塊組合板和一塊聚丙烯濾板合組成，而組合板是由兩片濾框組成，相當于有兩張濾布同時過濾一樣，不僅方便了更換濾布，還使得效率成倍增加。
5、濾板的材質。隔膜壓濾機濾板一般采用玻璃纖維增強聚丙烯，膜采用天然橡膠，原材料全部是進口而來。
6、PLC自動控制 。隔膜壓濾機設備采用了自動洗滌濾布的設計，節約了水，也節約了時間。還采用了自動卸料設計，自動拉板，基本可以有一人控制。
隔膜壓濾機具有壓榨壓力高、耐腐蝕性能好維修方便、安全可靠等優點，廣泛使用于環保類、工業、冶金、化工、精細化工、建材、煤炭、煉油、食品、醫藥、電鍍等固液分離行業。對處理物料的性質的適應性等方面都表現出顯著的效果,
