板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后可自動打開濾室卸料..然后重新壓緊進行下一班過濾。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3——0.6兆帕，特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為320——2000毫米，框厚為16——80毫米，過濾面積為1——1200米2.板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。

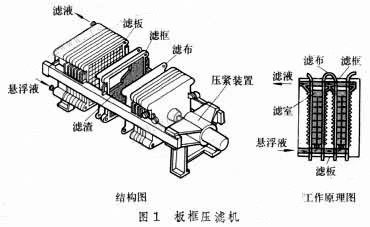

板框壓濾機主要由止推板（固定濾板）、壓緊板（活動濾板）、濾板和濾框、橫梁（扁鐵架）、過濾介質（濾布或濾紙等）、壓緊裝置、集液槽等組成（參見附圖），其中過濾介質和集液槽由用戶自備，可由本廠代為配置相關配件。
壓濾機的出液有明流和暗流兩種形式，濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口；若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或濾液對人體有害的懸浮液的過濾。
壓濾機根據是否需要對濾渣進行洗滌，又可分為可洗和不可洗兩種形式，可以洗滌的稱可洗式，否則稱為不可洗式。可洗式壓濾機的濾板有兩種形式，板上開有洗滌液進液孔的稱為有孔濾板（也稱洗滌板），未開洗滌液進液孔的稱無孔濾板（也稱非洗滌板）。可洗式壓濾機又有單向洗滌和雙向洗滌之分，單向洗滌是由有孔濾板和無孔濾板組合交替放置；雙向洗滌濾板都為有孔濾板，但相鄰兩塊濾板的洗滌應錯開放置，不能同時通過洗滌液。
壓濾機工作原理：
壓濾機通常固體和液體的分離。與其它固液分離設備相比，壓濾機過濾后的泥餅有更高的含固率，其含水率也會隨著壓濾時間等因素降低從而大大降低企業成本。固液分離的基本原理是：混合液流經過濾介質（濾布），固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清澈液體。
隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。壓濾機除了優良的分離效果和泥餅高含固率外，還可提供進一步的分離過程：
在過濾的過程中可同時結合對過濾泥餅進行有效的洗滌。
從而有價值的物質可得到回收并且可以獲得高純度的過濾泥餅。
關于濾渣量的問題：
濾渣量與過濾面積沒有直接必然的聯系。
濾渣量=壓濾腔體積*充裝系數*濾腔數量*壓榨渣餅堆密度
關于是否容易卸料：
1）充裝系數取0.5左右，增大壓榨壓力、壓榨時間、減少濾渣固含量；2）增大濾渣的顆粒度；
3）濾渣本身性質不發粘；
過濾操作的特點是，隨著過濾操作的進行，濾餅厚度逐漸增大，過濾的阻力就逐漸增大。如果在一定的壓力差（P1-P2）條件下操作，過濾速率必逐漸減小。如果想保持一定的過濾速率，可以隨著過濾操作的進行，逐漸增大壓力差，來克服逐漸增大的過濾阻力。所以濾餅的質量還與充許的壓力差有關。
